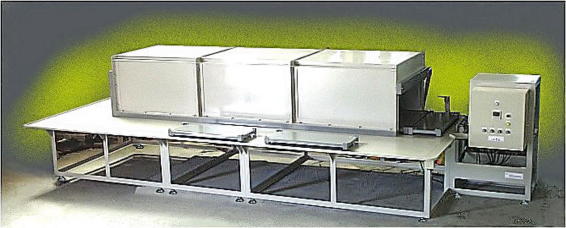

赤外線乾燥装置 Infrared drying machine
|
|
|
| ☆赤外線乾燥により、従来の燃焼機器の不完全燃焼時の煤による、炉内及び製品の黒ずみがなくクリーンな乾燥を行います。 |
|
| ☆エアープッシャー方式により、台車を投入し、作業台と一体化することで、台車を回転させ、作業をスピーディに行 えます。 |
|
|
|
| ≪温度調節計≫・・・設定温度以上になると自動的に点灯停止し、リレー制御を行います。 |
|
| ≪マイクロコントローラ内蔵≫・・・赤外線ランプの出力調整が可能となっています。 |
|
| ≪ソリットリレー制御≫・・・赤外線ランプを自動的に点滅させ、乾燥炉内の温度変化を安定させます。 |
|
| ≪温風リターン機能≫・・・暖かい空気を乾燥炉内から取入れ、炉内空気をかくはんさせます。 |
|
| 乾燥炉内は≪断熱ボード≫を使用し、保温効果を高めています。 |
|
|
|
| だれにでも簡単に操作できます。台車投入失敗時、手もとで操作できるプッシャー用非常停止スイッチ付、また、異常温度時には、警報ブザーで知らせる安心設計になっています。 |
|
|
|
|
|
|
|
型 式 |
本体外形寸法（ｍｍ）
Ａ幅×Ｂ奥行×Ｃ高さ |
乾燥内台車数量 （台） |
白熱電球
総合容量（ｋｗ） |
耐熱ブロアー |
相 数(φ) |
重 量（ｔ） |
電圧Ｖ |
出力Ｗ |
| Ⅴ－１０ |
5,210×1,730×1,277 |
10 |
6.3 |
200 |
50 |
3 |
1.3 |
| Ⅴ－１３ |
6,140×1,730×1,277 |
13 |
8.4 |
200 |
50 |
3 |
1.5 |
※仕様･寸法は性能向上の為､ 予告なしに変更することがあります｡
|
|

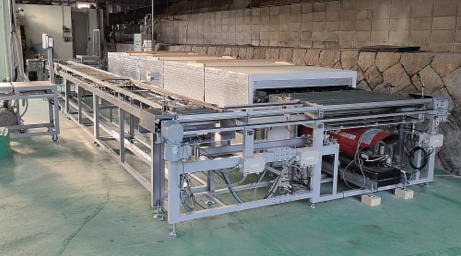

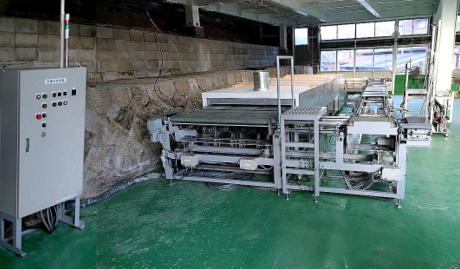

台車回転式乾燥装置
温風循環式
二段予熱乾燥
エアープッシャー方式により、台車を投入し、作業台と一体化することで、台車を回転させ、作業をスピーディに行 えます。 |
|
| 収容方法 台車を回転式・上部棚さし等 |
|
|
| 収容方法 パンチングメタルパレット |
|
|
|

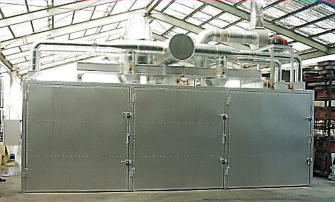

熱風発生機ＨＦ（Ｇ）シリーズ
≪直焔式（ガス焚･灯油焚）≫
乾燥室内部へ熱風ジェット式のように余分な冷風が入ることなくファンにより強制的に熱風が対流通気するため効率よく、さらに温度自動管理、熱風発生機を乾燥室の上部に設け、ファン及び通気ダクトとの効果的なセットにより能率よい乾燥作業ができます。小スペース、省エネ設計になっています。 |
|
| 収容方法 台車（キャスターまたはレール式）・棚さし等 |
|
|
熱風発生機ＨＦ（Ｇ）シリーズ
≪直焔式（ガス焚･灯油焚）≫
乾燥室内部へ熱風ジェット式のように余分な冷風が入ることなくファンにより強制的に熱風が対流通気するため効率よく、さらに温度自動管理で省エネ設計になっています。 |
|
| 収容方法 台車（キャスターまたはレール式）・棚さし等 |
|
|
移動式乾燥室+ジェットヒーター使用により、100V電源があれば、どこでも乾燥作業が出来ます。 |
|
| 収容方法 台車（キャスターまたはレール式）・棚さし等 |
バスケット(ステンレス製)
|
底板パンチングメタル
バスケット専用台車(ステンレス製)
|
専用台車にバスケットを積み乾燥室へそのまま投入、出し入れ作業が短縮できます。 |
|
| 収容方法 台車 |
